Für wen ist das DOYMA HKD KG-Bodenelement geeignet?

Das Bodenelement richtet sich an Rohbauunternehmen, Fachbetriebe für Bauwerksabdichtung und Installationsbetriebe, die Abwasserleitungen durch eine neue WU-Betonbodenplatte führen. Der Einbau ist von Personen mit den erforderlichen Fachkenntnissen auszuführen. Rohrführung, Bodenplattenaufbau und Anschluss der Dampfsperre müssen vor dem Betonieren aufeinander abgestimmt werden.

Wo wird das DOYMA HKD KG-Bodenelement eingesetzt?

Das Element ist für das Abdichtungskonzept der Weißen Wanne vorgesehen. Der Folienflansch ergänzt die Abdichtung im Beton um den Anschluss der Dampfsperre. Für Verwendung und Verarbeitung sind folgende Punkte wichtig:

• Abdichtung von KG-Abwasserrohrdurchführungen in neu herzustellenden Bodenplatten aus WU-Beton.
• Anbindung bahnenförmiger Dampfsperren an die Rohrdurchführung über den vorhandenen Folienflansch.
• Einbau mit dem Folienflansch auf Höhe der späteren Bodenplattenoberkante.
• Längenanpassung am Spitzende; Schnittkante anfasen und die Lage des Dichtprofils innerhalb der Bodenplatte sicherstellen.
• Spitzende mit geeignetem Gleitmittel versehen und auf den vorbereiteten Leitungsstrang aufstecken.
• Beton rund um die Durchführung sorgfältig verdichten und nachbehandeln; die spätere Klebefläche unter dem Folienflansch entstauben.
• Folienflansch mit Sikaflex-11 FC Purform vollflächig verkleben, von innen nach außen anrollen und gemäß Einbauhinweisen 24 Stunden aushärten lassen.
• Dichtungsbahn oder Dickbeschichtung nach den zugehörigen Herstellerangaben anschließen; bei heißverklebten Verfahren ausschließlich die Schweißbahn erhitzen.

Warum das DOYMA HKD KG-Bodenelement kaufen?

Diese Ausführung verbindet die Abdichtung der Rohrdurchführung im Beton mit einem bereits vorhandenen Anschlussflansch für die Dampfsperre. Das am Spitzende kürzbare Rohr erleichtert die Anpassung an die geplante Einbausituation. Berücksichtigen Sie neben der Anschlussgröße auch den Platzbedarf des 430-mm-Folienflanschs. Gleitmittel sowie der für die Flanschverklebung vorgesehene Kleb- und Dichtstoff sind gesondert einzuplanen. Die Druckwasserdichtheit der einbetonierten Durchführung ersetzt nicht die fachgerechte Planung und Ausführung des gesamten Abdichtungsaufbaus. Keuck bietet das Bodenelement stückweise an.

Produkteigenschaften auf einen Blick

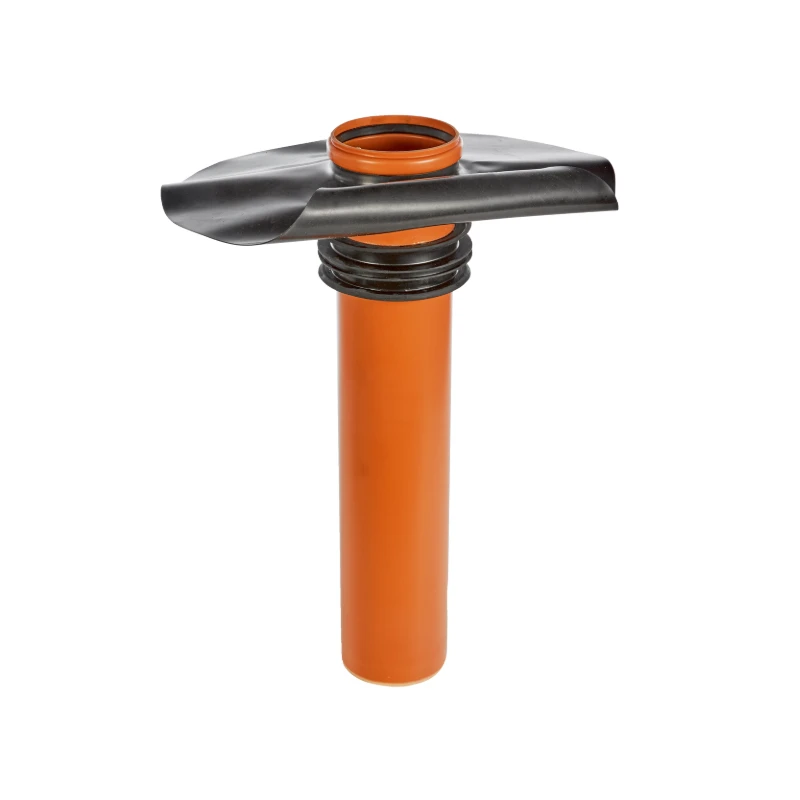

Technische Daten: DOYMA HKD KG-Bodenelement DN 100 mit Folienflansch

Hier finden Sie die wichtigsten technischen Daten des DOYMA HKD KG-Bodenelements mit Folienflansch auf einen Blick:
