Für wen sich die Verbindungsmuffe eignet

Die Muffe richtet sich an Tiefbau- und Elektrofachbetriebe sowie Bauherren, die HEKAPLAST-Kabelschutzrohre DN 160 verbinden oder zusätzliche Verbindungsstellen herstellen; weitere Rohre und Zubehör finden Sie unter Kabelschutzrohre.

Einsatz und Auswahlkriterien

Diese Punkte helfen bei der Auswahl und beim Einsatz der Muffe:

• Verbinden von HEKAPLAST-R-Ringware DN 160

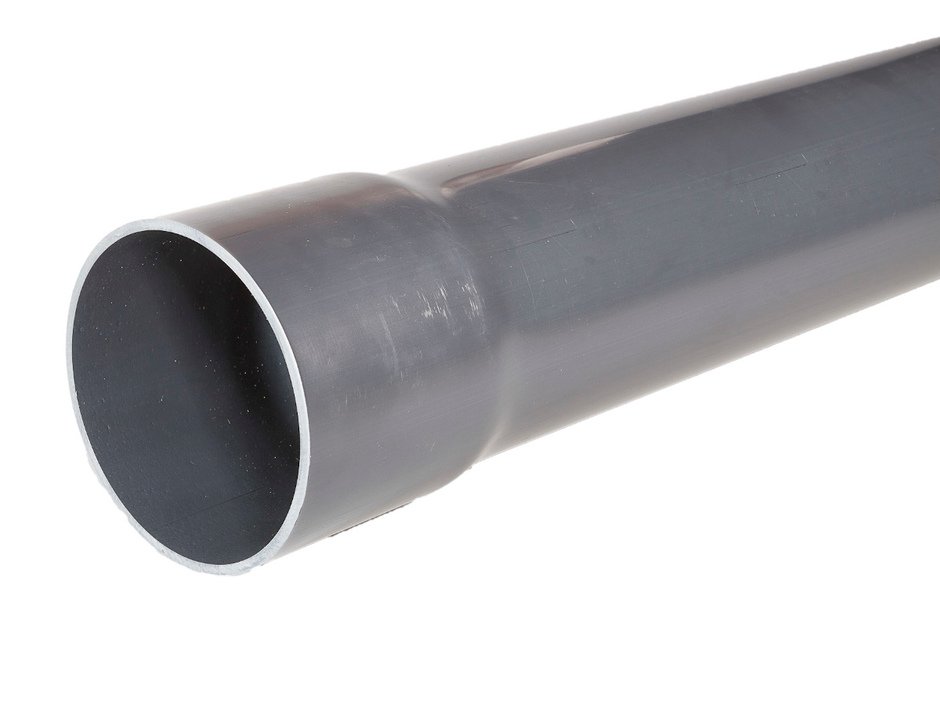

• Verbinden von HEKAPLAST-S-Stangenrohren DN 160
• Zusätzliche Verbindungsstellen, etwa nach dem Kürzen von Rohren
• Kabeltrassen für Strom-, Kommunikations-, Steuer- und Signalleitungen
• Kombination mit dem Profildichtring DN 160 für erdfeuchte Verlegung
• Nennweite und Rohrsystem vor der Bestellung prüfen
• Passung zu Rohren anderer Hersteller vorab klären
• Nicht zulässig bei dauerhaft drückendem Grund- oder Schichtwasser

Ihr Vorteil auf der Baustelle

Die einzeln erhältliche Muffe deckt zusätzliche Verbindungsstellen ab, zum Beispiel bei der Verlegung von HEKAPLAST-R Kabelschutzrohr DN 160.

Die passende Verbindung wählen

Entscheidend sind die Nennweite des Rohrs und die Dichtheit, die die Verbindung erreichen soll.

Sanddicht ohne Dichtring

Standardmäßig entsteht eine sanddichte Muffenverbindung, die HEGLER der Schutzart IP 54 zuordnet: geschützt gegen Staub und Spritzwasser.

Mit Profildichtring für erdfeuchte Verlegung

Mit Dichtring nennt HEGLER die Schutzart IP 68 und einen Dichtheitsnachweis nach DIN EN 1610 für die erdfeuchte Verlegung.

Ausführung, Passung und Grenzen

HEGLER führt die Muffe mit und ohne Arretierungsnocken; eine Passung zu Kabelschutzrohren anderer Hersteller ist in den geprüften Unterlagen nicht angegeben.

Produkteigenschaften auf einen Blick

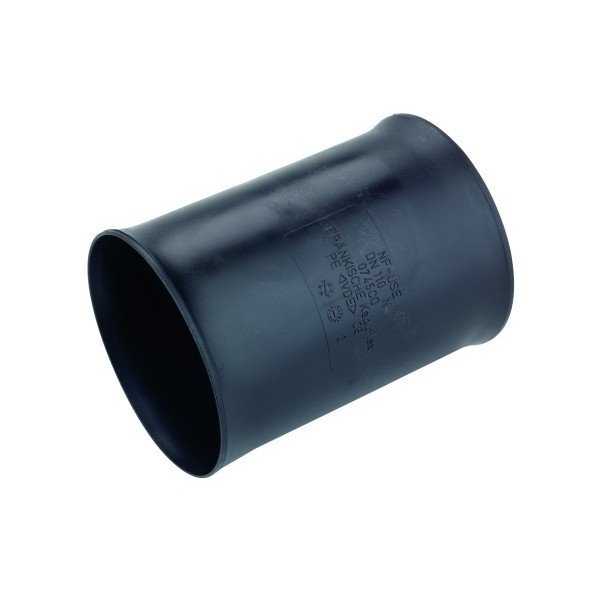

Technische Daten: HEKAPLAST Verbindungsmuffe DN 160

Die System- und Dichtheitsangaben stammen aus HEGLER-Unterlagen zu HEKAPLAST; Artikelnummer und Verkaufseinheit beziehen sich auf diesen Artikel.
