Für wen eignet sich der Pronto-Einsteckablauf DN 100?

Er richtet sich an Installateure und Bauherren, die an einem senkrecht im Boden endenden Rohr DN 100 einen Ablauf mit Geruchsverschluss herstellen möchten, etwa bei der Nachrüstung im Keller; weitere Abläufe des Herstellers finden Sie in unserer Kategorie Upmann.

Einsatzbereiche und Auswahlkriterien

Typische Einsätze und Punkte, die Sie vor dem Kauf prüfen sollten:

• Ablaufstelle an senkrecht endendem Rohr DN 100
• Nachrüstung eines Geruchsverschlusses an bestehenden Rohrenden
• Bodenkonstruktionen ohne Abdichtungsanschluss
• Begehbare Flächen ohne Fahrzeugverkehr
• Rohrende statt Muffe vor dem Kauf prüfen
• Rohrinnenmaß und Zustand des Rohrendes kontrollieren
• Unterhalb der Rückstauebene Rückstauschutz einplanen
• Für DN 125 eine eigene Ausführung wählen

Ihr Vorteil: Ablauf ohne eigenen Ablaufkörper

Da der Ablauf direkt in das vorhandene Rohr gesteckt wird, entfällt der Einbau eines separaten Ablaufkörpers, und Geruchs- sowie Reinigungsverschluss sitzen unmittelbar unter dem Rost.

Rohrende und Bodenaufbau prüfen

Ob der Pronto-Einsteckablauf passt, hängt vom Rohrende und vom Aufbau des Bodens ab.

Rohr statt Muffe

Der Stutzen mit Lippendichtung wird laut Händlerangabe in das Rohr selbst eingesteckt, nicht in eine Muffe; ein Rohrende mit Muffe erfordert daher eine andere Lösung.

Nicht abgedichtete Böden

Der Ablauf ist für Bodenkonstruktionen ohne Abdichtung vorgesehen; muss eine Flächenabdichtung angeschlossen werden, ist ein Ablauf mit Anschlussflansch erforderlich.

Rückstau und Grenzen

Eine Rückstausicherung ist nicht angegeben; liegt die Ablaufstelle unterhalb der Rückstauebene, sieht DIN 1986-100 einen Rückstauschutz vor, wie ihn der Upmann Rückstau-Kellerablauf DN 100 bietet; Sperrwasserhöhe und Ablaufleistung sind nicht angegeben.

Produkteigenschaften auf einen Blick

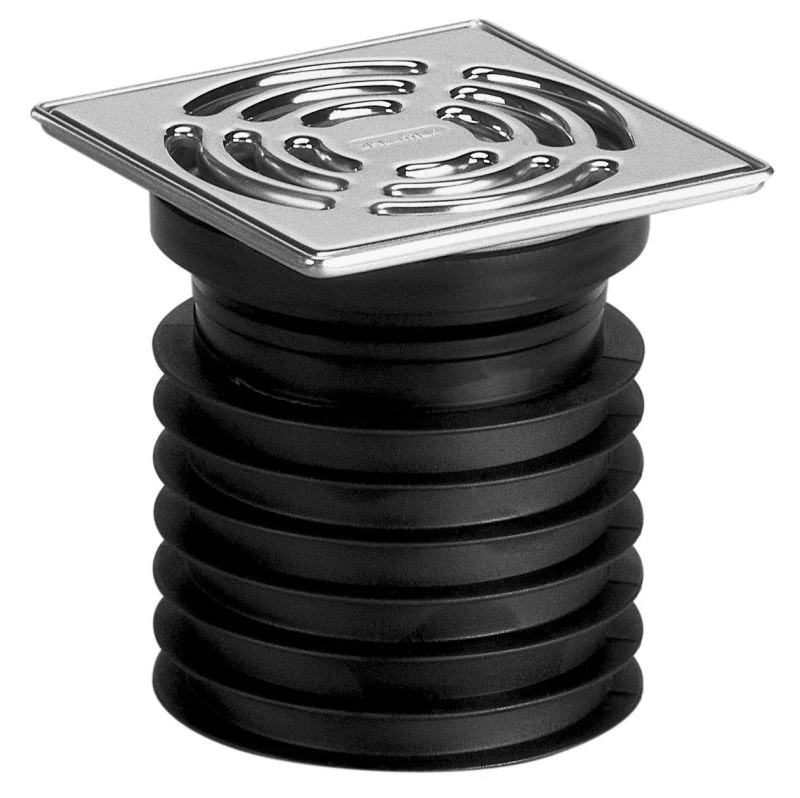

Technische Daten: Upmann Pronto-Einsteckablauf DN 100, senkrecht

Die Werte stammen aus der Artikelbezeichnung und den übereinstimmenden Angaben eines Fachhändlers zur gleichen EAN; Herstellerunterlagen lagen nicht vor.
